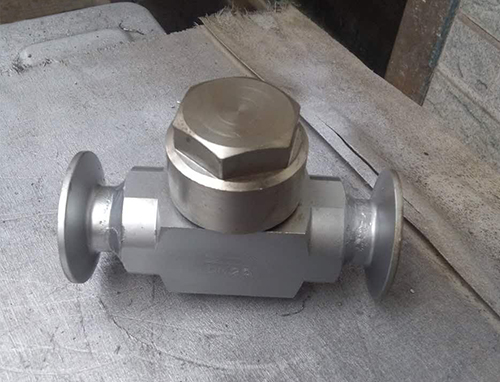

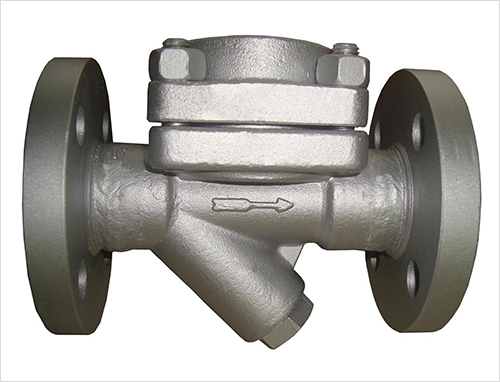

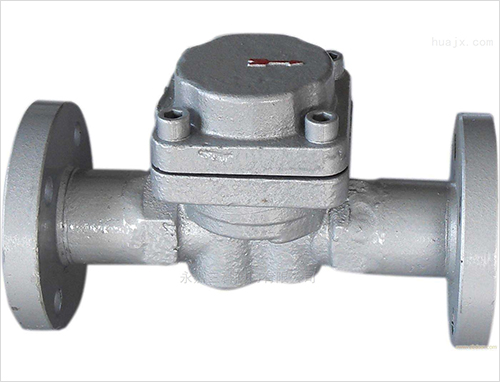

膜盒式蒸汽疏水閥(蒸汽壓力平衡式)是目前國際上最常用的先進節能型疏水閥。膜盒式蒸汽疏水閥的反應非常靈敏,工作時閥前存有高溫凝結水,無蒸汽泄漏,節能效果顯著。
膜盒式蒸汽疏水閥的優點是:自動排空氣,體積小,不怕凍,任意位置都可安裝;維護方便,在管線上可以檢查修理和更換零件;最大背壓率 ≤80% ,膜盒堅固,使用壽命長。
膜盒式蒸汽疏水閥適用于蒸汽主管線、蒸汽伴熱管網、儀表伴熱和小型加熱設備的阻汽排水,使用范圍很廣。
膜盒式蒸汽疏水閥工作原理:
膜盒式蒸汽疏水閥的主要動作元件是金屬膜盒,內充一種氣化溫度比水的飽和溫度低的液體。裝置剛起動時,管道出現低溫冷凝水,膜盒內的液體處于冷凝狀態。閥門處于開啟位置。當冷凝水溫度漸漸升高,膜盒內充液開始蒸發,膜盒內壓力上升,膜片帶動閥心向關閉方向移動,在冷凝水達到飽和溫度之前,疏水閥完全關閉,膜盒隨蒸汽溫度變化控制閥門開關,起到阻汽排水作用。有開閥溫度低于飽和溫度 15 ℃ 和 30 ℃ 兩種膜盒供選擇.
膜盒式蒸汽疏水閥利用管道內的凝結水跟蒸汽的溫差,來引起溫控元件(膜盒)的變形或膨脹帶動閥芯啟閉疏水閥,以此達到阻氣排水的使用目的。適用于允許閥前0.5至1米積液的工況,安裝于中、低壓蒸汽輸送管網、生活采暖、小型工藝伴熱等,在使用熱能的應用工況中可以通過排放過冷的冷凝水來達到保存能量的作用。當裝置啟動時空氣進入到疏水閥,閥芯在低溫的狀態下會處于開啟的位置。緊隨著冷凝水進入到疏水閥,在低溫狀態下膜盒元件內的感溫液體仍然處于冷凝的狀態,閥芯開啟排放冷凝水。熱凝水進入到疏水閥內,膜盒元件內的感溫液體隨著溫度的升高開始蒸發膨脹起來,內壓增加使得膜片帶動閥芯向著關閉方向移動,溫度達到飽和溫度之前閥芯關閉疏水閥。積存在疏水閥內的熱凝水慢慢地冷卻降溫后,膜片因為內壓減小而收縮,帶動閥芯開啟疏水閥繼續排放凝結水,由于閥前存有熱凝水,形成汽水分離因此無蒸汽泄漏。
